Торцовые уплотнения
Общие сведения
Торцовые уплотнения предназначены для герметизации валов насосов и других аппаратов, рабочей средой в которых является нефть, нефтепродукты, сжиженные углеводородные газы, вода, нейтральные жидкости и жидкости, содержащие вредные и абразивные вещества, реагенты, т.е. вещества 2, 3, 4 классов опасности по ГОСТ 12.1.007-76. Минимальное количество эластичных уплотнительных соединений, улучшенные габаритные характеристики и высокая герметичность торцовых уплотнений GI существенно повышает общую надежность и работоспособность аппарата.
Пример условного обозначения пружинного одинарного торцового уплотнения устанавливаемого на вал 110, обвязки по API Plan02, второй модификации
GI 110.S.02.С8ВКС.2
Технические характеристики
- Диаметр вала, мм:
- Частота вращения вала, об/мин:
- Кинематическая вязкость, мм2/см:
- Объемная концентрация твердых включений, %:
- Размер твердых включений, мм:
- Диапазон температур окружающей среды, ºС:
|
от 14 до 200
до 5000
до 150
2
0,5
от –40 до +50 |
 |
 |
|
Одинарное торцовое уплотнение с пружинным блоком - серия S.02
|
Сечение одинарного торцового уплотнения с пружинным блоком - серия S.02
|
 |
 |
|
Одинарное торцовое уплотнение с сильфонным блоком - серия В.02
|
Сечение одинарного торцового уплотнения с сильфонным блоком - серия B.02 |
Торцовые уплотнения серий S.02 и B.02 применяются для гермитизации валов, перекачивающих химически нейтральные жидкости.
 |
 |
| Двойное торцовое уплотнение с пружинным блоком - серия S.53 |
Сечение двойного торцового уплотнения с пружинным блоком - серия S.53 |
 |
 |
| Двойное торцовое уплотнение с сильфонным блоком - серия B.53 |
Сечение двойного торцового уплотнения с сильфонным блоком - серия B.53 |
Торцовые уплотнения серий S.53 и B.53 применяются в насосах и аппаратах, рабочей средой которых являются ядовитые, токсичные, агрессивные, взрыво- и пожароопасные жидкости. Его использование позволяет исключить утечку уплотняемой жидкости в атмосферу.
 |
 |
| Торцовое уплотнение типа "тандем" с пружинным блоком - серия S.52 |
Сечение торцового уплотнения типа "тандем" с пружинным блоком - серия S.52 |
 |
 |
| Торцовое уплотнение типа "тандем" с сильфонными блоками - серия B.52 |

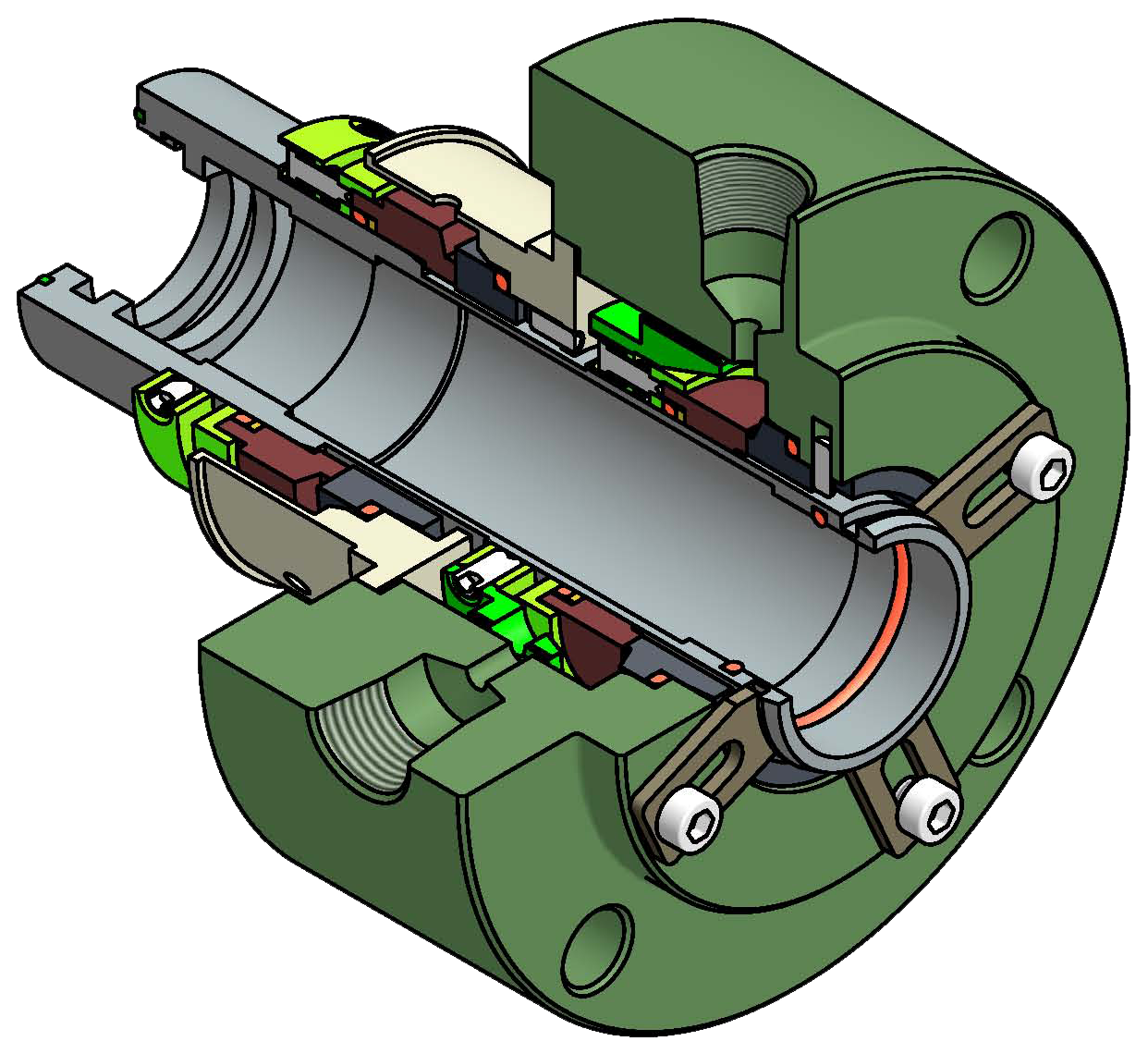

Сечение торцового уплотнения типа "тандем" с сильфонными блоками - серия B.52 |
Торцовые уплотнения серий S.52 и B.52 применяются в агрегатах, рабочей средой которых являются ядовитые, токсичные, агрессивные, взрыво- и пожароопасные жидкости. Его использование позволяет исключить попадание затворной жидкости в уплотняемую среду.
